Guía para hacer un amigurumi con esqueleto en 3D, que pueda posar para Stop Motion por ejemplo...

Mi intención con este post es explicar, en forma aproximada, como fue construido el Amigurumi.
Lleva su trabajo hacerlo y luego fotografiarlo, por lo que lo voy a ir haciendo poco a poco.

A medida que vaya haciendo el tutorial, seguiré agregando datos en este post.
Por si a alguien le interesa hacerse un burrito como este, lo pueden comprar en Craftsy.

Los archivos STL para imprimir el esqueleto están disponibles en Sketchfab.

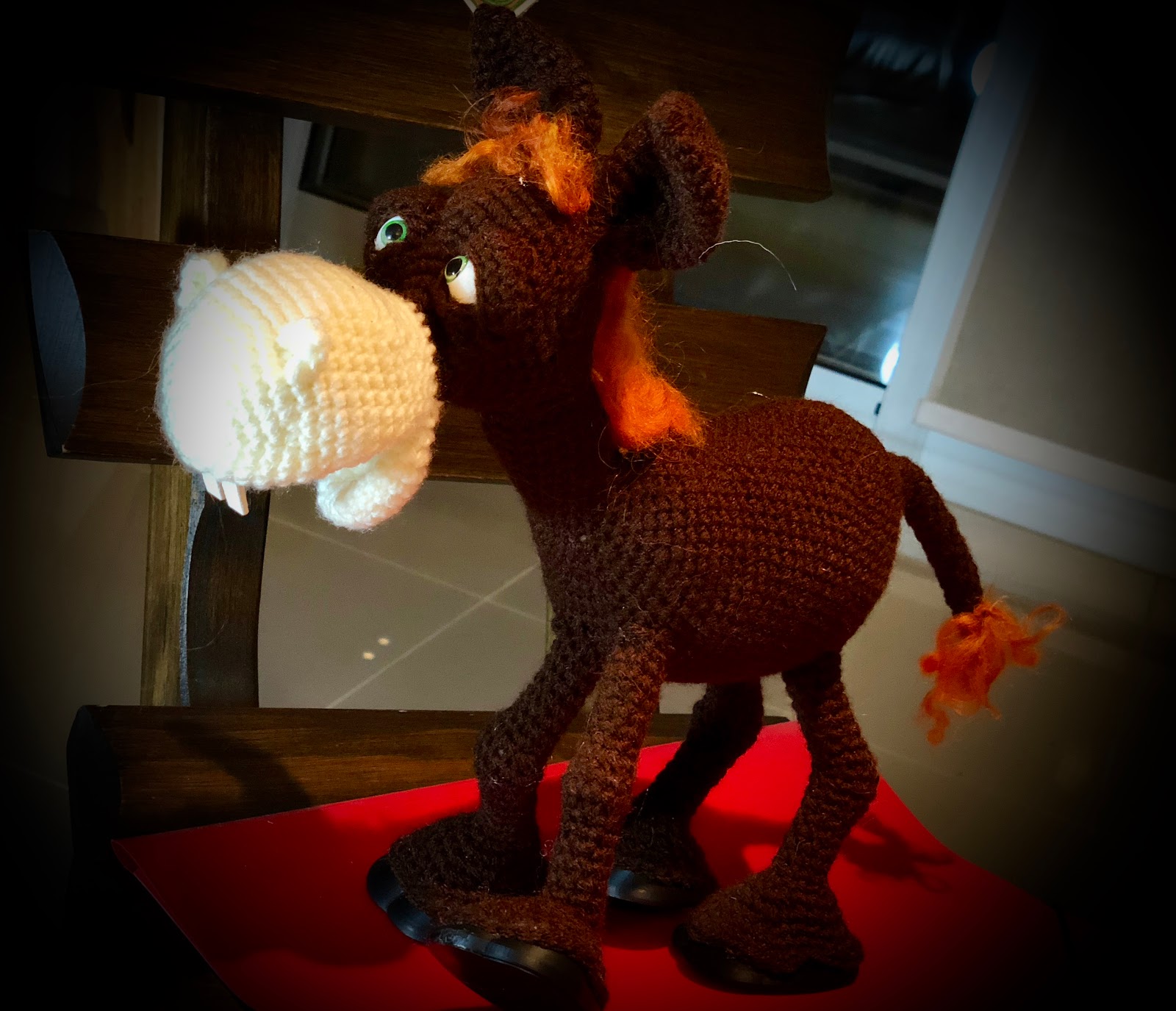

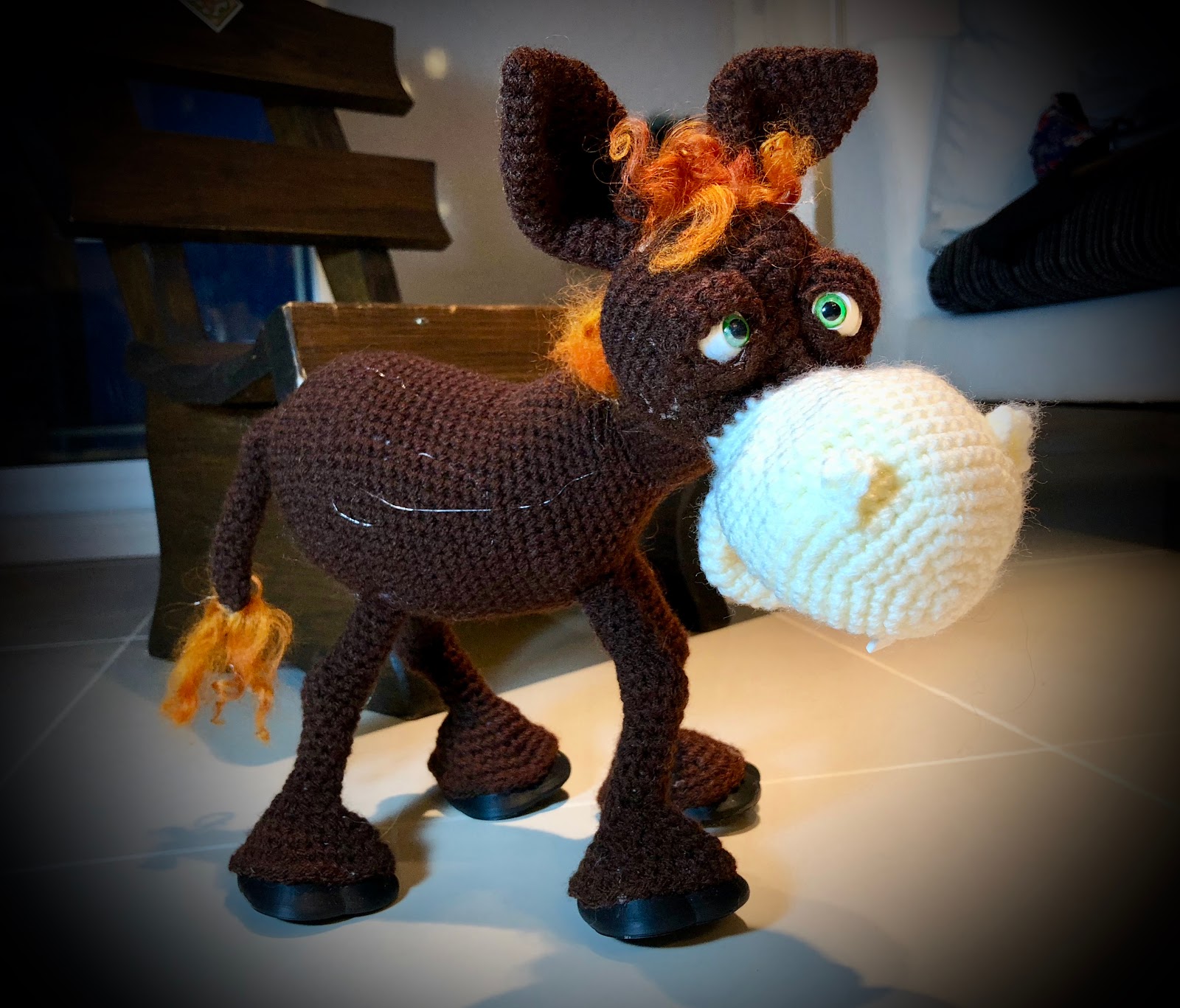

Aquí está uno de ellos, con algunas poses que se me ocurren, pero se pueden inventar otras.
Los ojos pueden girar algo dentro de las órbitas.
Las orejas y el maxilar inferior  pueden doblarse ya que tienen un alambre tipo limpia pipetas que mantiene la forma.

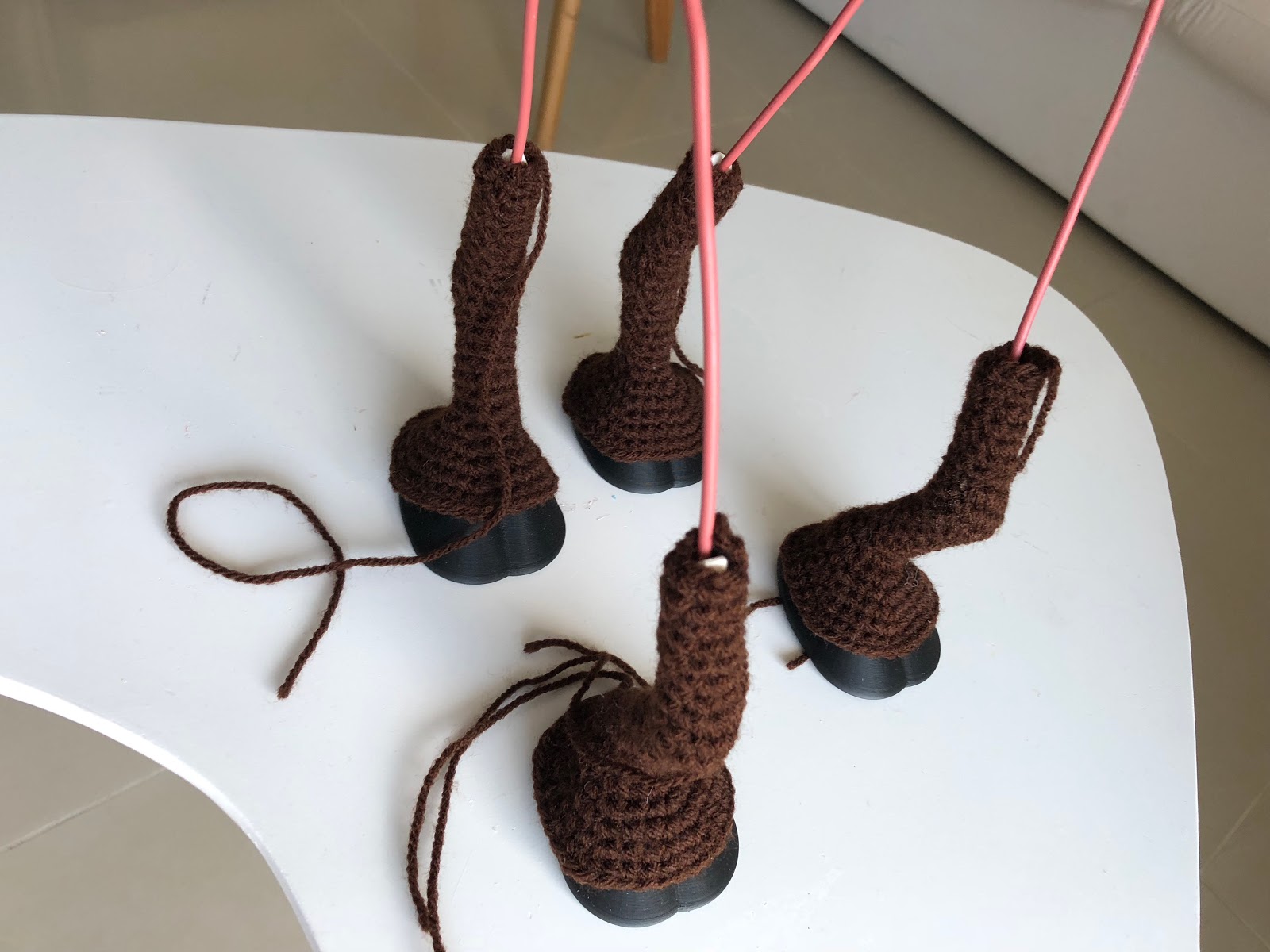

En las siguientes fotos mostraré como se han construido las 4 patas del burrito.

Las pezuñas, impresas en 3D en PLA o ABS, sin soportes, luego se rellenan con plasticina para darles un poco de peso.

Se corta un cable de cobre de 2mm cubierto de PVC y se engancha en los orificios de la pezunia hechos para tal fin, doblando uno de los extremos hacia adentro para fijar el cable.






Luego se colocan los huesos largos que tienen un orificio del tamaño del cable.   Estos huesos se imprimen también sin soportes.


Se les pega cinta aisladora para mantener en posición las zonas de las articulaciones, como se ve en una de las fotos, y luego se le coloca por encima el tejido.

Lo próximo será rellenar las patas con relleno de amigurumi, solo un poquito, luego fijar la parte del tejido que cubre la pezunia utilizando los agujeros hechos para tal fin, pegar el resto del tejido con la gotita u otro pegamento similar, que pegue lana con plástico.  Yo utilizo UHU.

Les he hecho unas laminas con la forma de la pezuña para tapar el cable y la lana.  Esto se pega a la pezuña y las patas quedan listas.


Luego se teje el cuerpo y se arma el esqueleto.
Para esto se corta el cable de cobre desde la mitad de la cola hasta la cabeza, este costituira la columna vertebral.




Se enhebran en el cable las vértebras de la cola y las piezas que unirán las patas a la columna.


Luego se empieza a armar el cuerpo, colocando el cable con el esqueleto fijando las patas a las uniones, siempre rellenando poco a poco hasta que el cuerpo y las patas quedan unidas y listas.

Entre la unión de las patas traseras y la de las patas delanteras se enhebran varias vértebras, y luego de colocar las patas delanteras, al unir el cuerpo con la cabeza se agregan vértebras hasta el sitio en que fijamos el cable al esqueleto de la cabeza.




Con PLA o ABS blancos imprimimos los ojos y el maxilar superior que tiene una pieza para enhebrar el cable que viene de la columna,  y otra que gira sobre un eje para servir de apoyo a las órbitas.  Los ojos tienen una parte plana con orificio para colocar ojitos.  Estos yo los compré en Etsy, pero se pueden encontrar en Amazon, Mercado libre (no en Uruguay pero si en Argentina y la mayoría de los países).

Con TPU 95A u otro filamento flexible imprimimos las órbitas. Como se ve en la foto yo le dejé el brim ya que esto me servirá para aumentar la superficie de apoyo.

A los ojos de PLA blanco les pegué los ojitos comprados, con UHU o la gotita.

Dentro de las órbitas se pueden girar para cambiar la expresión.


  Una vez dentro del tejido se adhieren las órbitas a la pieza que tiene la mandíbula para tal fin.


Utilicé una lapicera 3D con filamento elástico que adhiere bien al TPU y desde ahí rodearé el soporte de PLA ya que la adhesión con éste no es tan buena (le dibujo un anillo que rodee el PLA).


En este punto solo nos queda llevar los ojos a su posición y colocar relleno en la cabeza.
colocar las vertebras del cuello. Enhebrar el cable del cuerpo al orificio en la pieza giratoria de la mandíbula y fijarlo.  Rellenar y unir todas las partes, coser las patas al cuerpo, las orejas a la cabeza, las narinas a la trompa, coserle los párpados y pegarle el pelo.

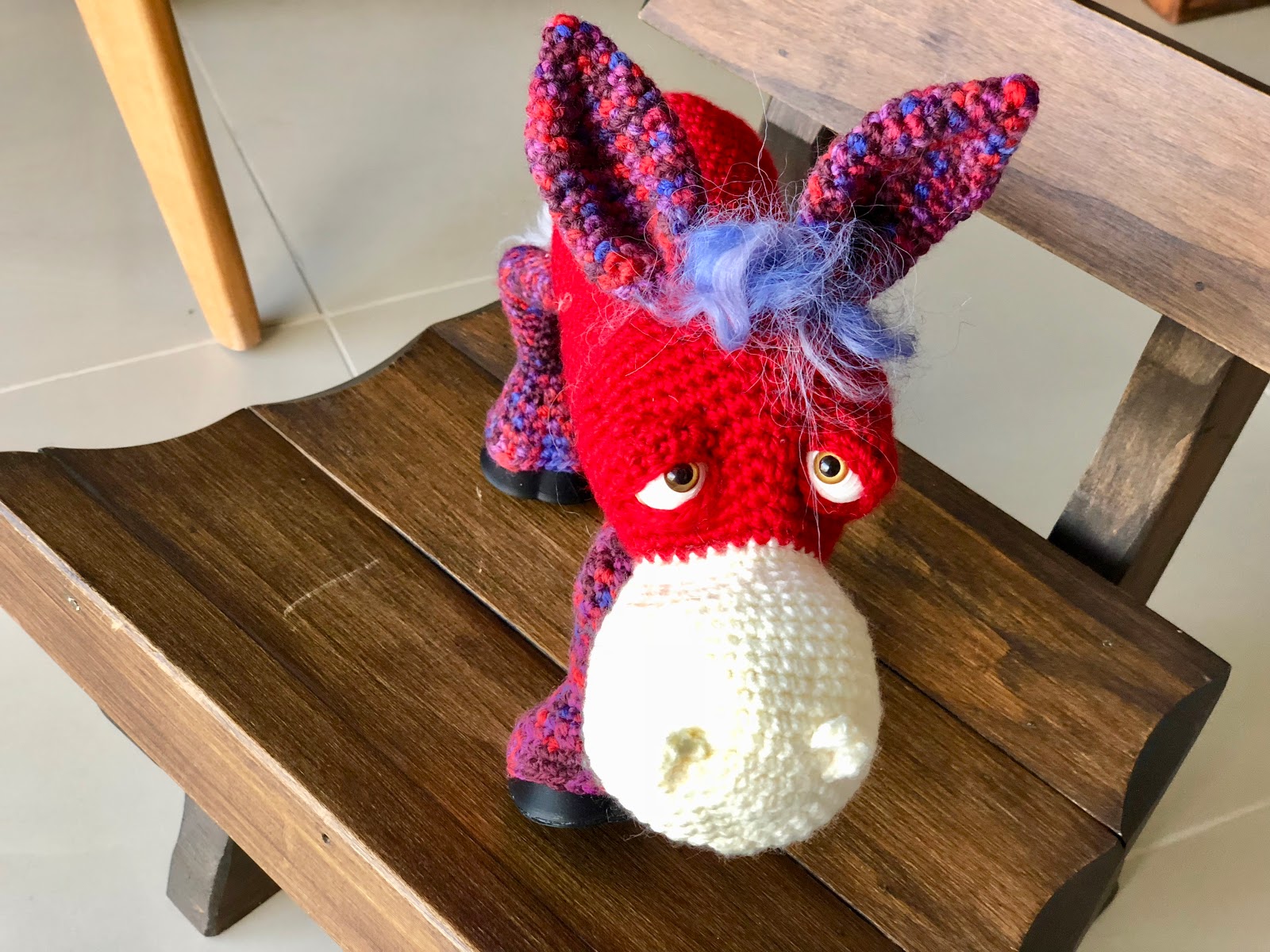

El nuevo burrito







Con todos sus amigos:






Esto es solo una guía.  Contiene algunas ideas que a ustedes les pudieran interesar para sus proyectos.  Pero para hacer un burrito exactamente igual al mío, pueden comprar por 5$ el tutorial en Craftsy
